| 工件尺寸 | 烘箱尺寸 | ||
| 长度 | 6000 mm | 长度 | 6000 mm |
| 宽度 | 55 mm | 宽度 | 300 mm |
| 高度 | 776 mm | 高度 | 2000 mm |
| 厚度 | 1.2 mm | 速度 | 2.5 m/min |
| 固化要求：200℃ 20分钟 | |||
| 改造前 | 改造后 | |
| 能量消耗 |
天然气消耗： 30m3/h （=720kw） |
红外线烘箱天然气消耗 25m3/h 热风烘箱天然气消耗 （增加了红外线段之后，热风烘箱即可以原功率的15%运行） 720KW*15%=108KW 4.5 m3/h 天然气总能耗 29.5m3/h |
| 产能 | 20组一小时 | 线速度可提升至3.5m/min， 28组一小时 |
| 升温至80C所需时间 | 30min | |
| 在80C下保持时间 | 20~30min | |
| 所需烘箱长度 | 30米 | |
| 安装功率 | 1000KW | |
| 一吨蒸汽的能量(180C) | 560KWh | |
| 蒸汽的热值（180C） | 2000kJ/kg | |
| 1吨蒸汽的热量 | 2000MJ | |
| 1KWh | 3600kj | |
| 每小时消耗蒸汽 | 2吨 | |
| 每小时运行成本 |
401.5 RMB（最低） 1吨蒸汽价格=200.75 RMB |
|

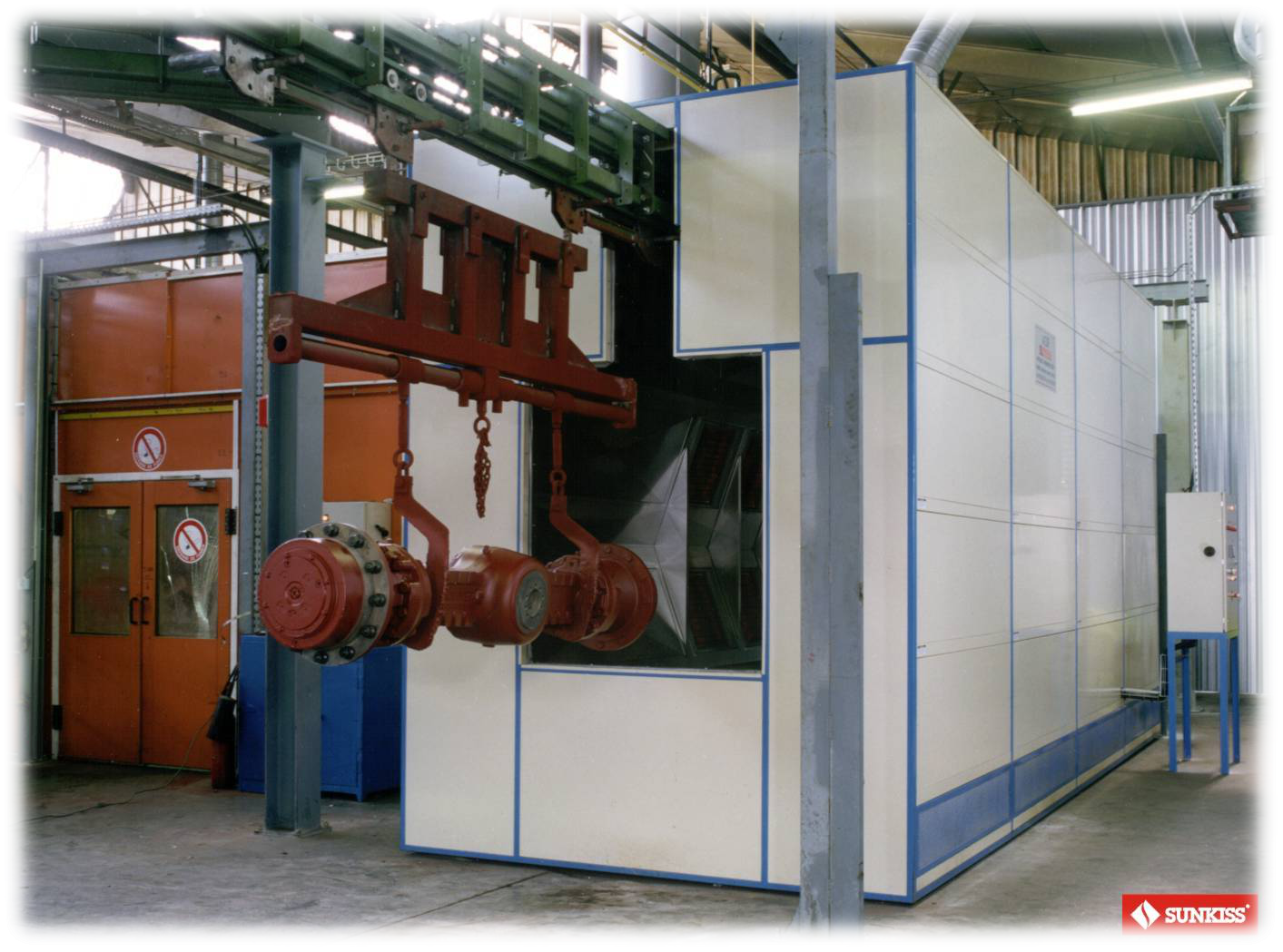

| 工件信息 | |||
| 长度 | 500mm | 宽度 | 500mm |
| 高度 | 500mm | 重量 | 600kg |
| 输送链 | 悬挂式 4分钟1件 | ||
| 涂料 | 双组份环氧漆，40µm/层 | ||
| 涂料固化要求 | 80℃，20分钟 | ||
| 烘箱总长度 | 12米 |
| 快速升温段 | |
| 12块红外线加热面板全功率运行 | 12*13KW=156KW |
| 天然气消耗 | 13.6m3/h |
| 温度保持段 | |
| 18块红外线面板运行在60%的功率 | 18*13KW*60%=140KW |
| 天然气消耗 | 12.2m3/h |
| 天然气总消耗 | 26m3/h |
| 每小时运行成本 | 109 RMB （1方天然气价=4.2RMB） |
